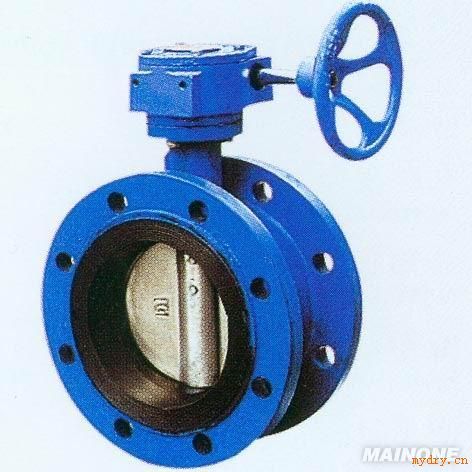

法兰蝶阀连接中心板式蝶阀是*新获得的专利产品，综合了偏心法兰蝶阀和中线对夹蝶阀的部分优点，填补了偏心法兰蝶阀与中线对夹蝶阀之间的一块空白。法兰蝶阀，结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。 法兰蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤为适用自来水管路上作为调节流量设备使用。
法兰蝶阀外形尺寸、连接尺寸
公称通径 | 尺寸 (mm) | ||||||
L | 1.0MPa | 1.6MPa | |||||
D | D1 | Z-Φd | D | D1 | Z-Φd | ||
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
500 | 229 | 670 | 620 | 20-26 | 710 | 650 | 20-33 |
600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
